FDA Rohrbündel-Wärmetauscher

NAUE-Filter, Behälter und Anlagen
NAUE-Steriltechnik beinhaltet verschiedene Arten von Wärmetauschern:

Wärmetauscher zur Kondensatprobenahme
Wärmetauscher zur Kondensatprobenahme, Länge ca. 30 cm

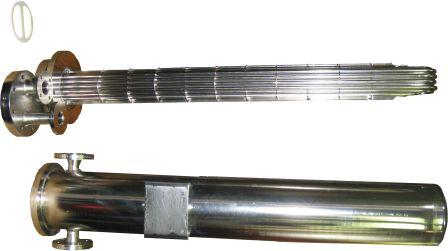

FDA Rohrbündel-Wärmetauscher

NAUE FDA Rohrbündel-Wärmetauscher erreichen zuverlässig die vorgegebenen Sollwerte und sind ideal für den Einsatz in der Pharmazie, der Biotechnologie, der Lebensmittelindustrie und Chemie. Kennzeichnend für die NAUE-Steriltechnik ist:
  • die FDA-gerechte Double-Sheet-Ausführung.
  • die kleine, einzügige Bauweise, bei Druckverlusten von weniger als 0,2 bar.
  • der hohe Wirkungsgrad.
  • der geringe Produktinhalt (besonders wichtig bei sehr teuren und sterilen Lösungen).
  • die Verwendung der Werkstoff 316L / 1.4404, alternativ 1.4435, für die Produktseite.
  • die am Wärmetauscher-Austritt bereits vorhanden Endtemperatur (=> kurze Regelstrecke).

Alle Faktoren zusammengenommen ergeben einen Wärmetauscher, der bis zu zehnmal keiner baut als herkömmliche Systeme.
Jeder angefragte Wärmetauscher wird einzeln ausgelegt, um so das Erreichen der gewünschten Sollwerte zu garantieren. NAUE FDA Rohrbündel-Wärmetauscher gleich ob Kühler oder Heizer haben bei Erreichen der Solltemperatur ausreichende Reserven, die eine sichere Prozeßführung gewährleisten. Auf Wunsch wird eine FDA-gerechte Dokumentation mitgeliefert. Mit bestellte Isolierungen sind mit rostfreiem Stahl verleidet und komplett dicht verschweißt. Mit NAUE FDA Rohrbündel-Wärmetauschern sichern Sie die Qualität und Wirtschaftlichkeit Ihrer Produktion!



Fertigungsbeispiele:

Werkstoff: standartmäßig 1.4571/1.4404, andere auf Anfrage Anschluß
nach Wahl
– Sterilverschraubung, z.B. NAUE-Sterilverschraubung
– Milchgewinde
– Klemmring etc.

Oberflächen
außen – geschliffen
innen – elektrolytisch poliert
Oberflächen (produktberührend) – je nach Anforderung Ra<0,8µm oder auch Ra<0,5µm.

Auszugstabelle
– andere Wärmetauscherflächen und -größen nach kundenspezifischen Angaben sind ebenfalls lieferbar

Sonderanfertigungen:
U-Rohr Wärmetauscher nach Anforderungen des Kunden

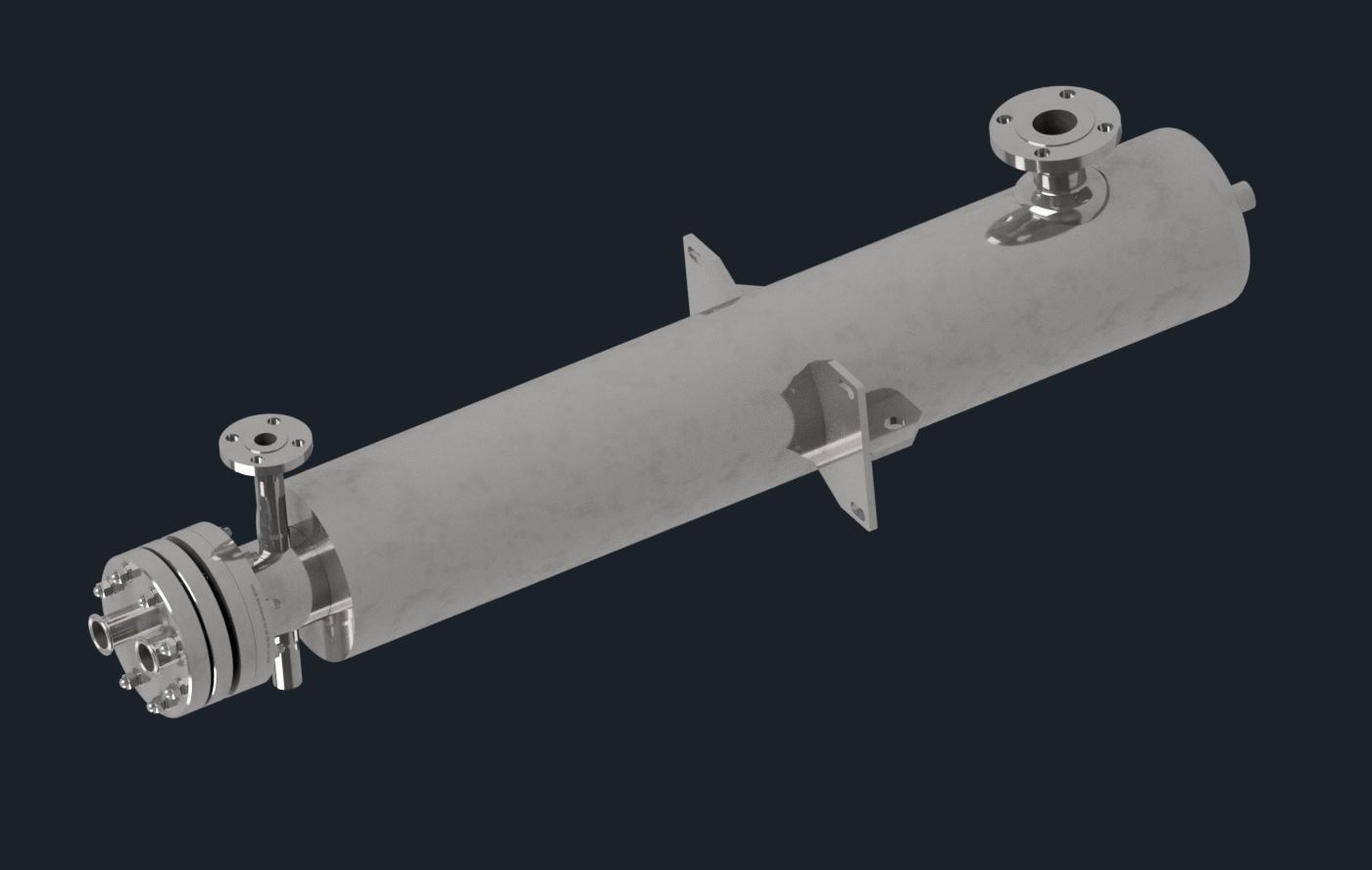

U-Rohr Wärmetauscher
U-Rohr Wärmetauscher für den vertikalen Einbau in eine Anlage
U-Rohr Wärmetauscher für den vertikalen Einbau in eine Anlage

NAUE-Katalogseiten: Wärmetauscher

Änderungen vorbehalten
