NAUE-Steril-Rückschlagventil

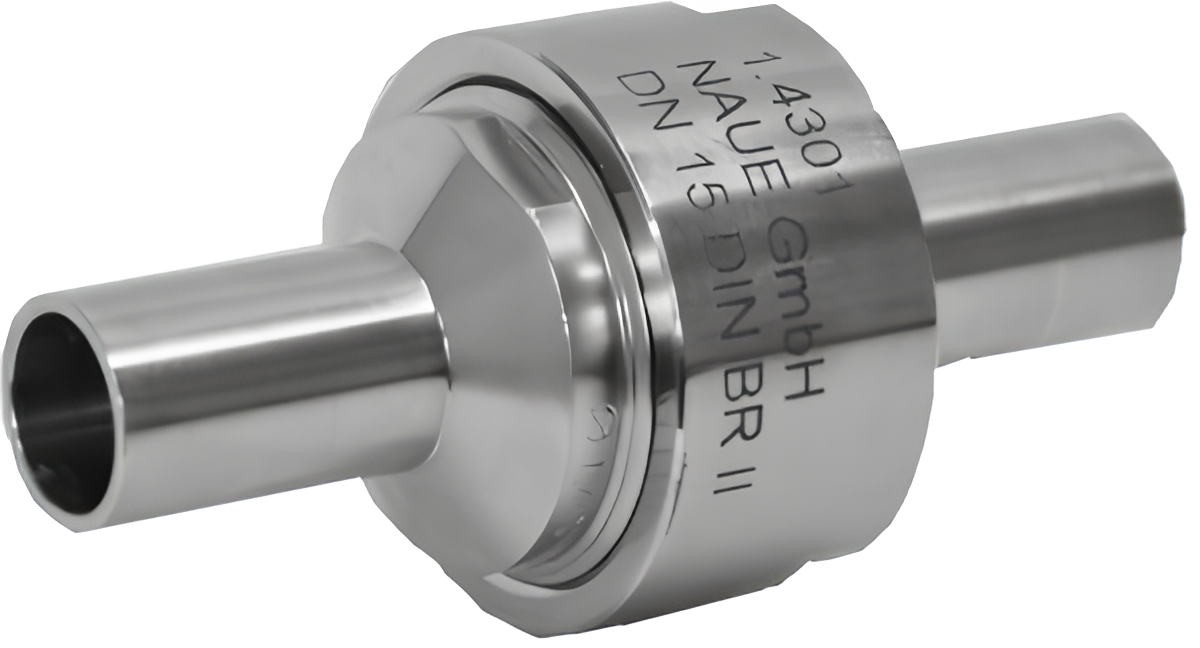

Die Konstruktion des NAUE-Steril-Rückschlagventils trifft die Anforderungen der pharmazeutischen und Lebensmittelindustrie. Das NAUE-Steril-Rückschlagventil benutzt, wie die meisten anderen Rückschlagventile, eine Feder, um den Rückfluss zu stoppen. Dadurch ist es unabhängig von der Einbaulage (vertikal oder horizontal) einsetzbar. Durch eine gezielte Auswahl der Feder kann der Ansprechdruck des NAUE-Steril-Rückschlagventils eingestellt werden. Bitte wenden Sie sich vertrauensvoll an uns für die entsprechende Auslegung.
Die Oberflächen des NAUE-Steril-Rückschlagventils sind standardmäßig elektropoliert. Gemäß unserem Standard erfüllen die Bauteile die Einordnung in die Klasse HE3 (Ra < 0,8 µm). Höhere Oberflächengüten können auf Anfrage auch geliefert werden, z. B. HE 4 (Ra< 0, 4 µm) oder HE5 (Ra < 0,25 µm).
Werkstoffe
Das NAUE-Steril-Rückschlagventil wird üblicherweise aus den hochlegierten Chromnickelstählen („Edelstahl“) 1.4404 und 1.4435 (ANSI 316L) hergestellt. Auf Anfragen können aber auch andere hochlegierte Chromnickelstähle 1.4571, 1.4539 u.ä angeboten werden oder aber auch Nickelbasislegierungen, z. B. Hastelloy C-22, C-276 o. a., sind ohne Problem möglich.
In der Standardausführung ist die Mutter aus dem Werkstoff 1.4301/ 1.4307 gefertigt, da sie nicht produktberührend ist. Auch hier kann auf Wunsch ein höher legiertes Material verwendet werden. Die Chargen der einzelnen Bauteile sind mit einem 3.1 Zeugnis, gemäß EN 10204, belegbar. Das Dichtungsmaterial (O-Ring) kann FDA-konformen Belegung bestellt werden. Der Standardwerkstoff für die Dichtungen ist EPDM, auch hier sind Werkstoffalternativen, z. B. Viton, Aflas, PTFE, o. ä., auf Wunsch zu haben.
Rohranschluss
Der Rohranschluss erfolgt üblicherweise über Anschweißenden. Als Hersteller ist es uns aber auch möglich alle möglichen Anschlüsse anzubringen, z. B. NAUE-Sterilverbindungen, Verbindungen nach 11864, Klemmverbindungen nach DIN 32676 u. v. m.
Stückliste
| Teil | Beschreibung | Menge | Material |
| 1 | Sterile liner for nonreturn valve | 1 | 1.4435 |
| 2 | Spring for nonreturn valve | 1 | 1.4310 |
| 3 | Male part for nonreturn valve | 1 | 1.4435 |
| 4 | Piston for nonreturn valve | 1 | 1.4435 |
| 5 | Nut for nonreturn valve | 1 | 1.4301 |
| 6 | O-ring for nonreturn valve | 1 | EPDM |
| 7 | O-ring for nonreturn valve | 2 | EPDM |
| 8 | Piston guide nonreturn valve | 1 | 1.4435 |
Technische Spezifikation
| Rohranschluss | Beidseitige Anschweißenden |
| Oberflächenrauheit | HE 3; innere Oberfläche Ra < 0.8 µm, elektropoliert
Äußere Oberfläche Ra < 0.8 µm, elektropoliert |
| Rohrdurchmesser | Gemäß |
| Werksabnahmezeugnis gemäß EN 10204 | 3.1 |
| Zertifizierung des Dichtungsmaterials |
FDA Konformität |
